在低壓電源、消費電子、工控模塊、LED驅動等電路中，肖特基二極管是高頻整流、防反接、續流、鉗位保護的核心器件。但很多工程師在選型時容易踩坑：電流選小了發熱燒毀，電壓選低了被擊穿，封裝選大了放不下板子……

今天就用最實用、最落地的方式，講清楚肖特基二極管到底該怎么選，重點圍繞三個核心參數：正向電流、反向耐壓、封裝形式。

一、正向電流（IF）怎么選？留足余量是關鍵

正向電流是肖特基二極管最基礎的參數，代表它長期穩定工作能承受的電流大小。

選型原則：

1. 按電路實際工作電流的1.5~2倍預留余量

2. 高頻、高溫、密閉環境下，余量放大到2~3倍

3. 優先看連續工作電流IF，不是瞬間峰值電流

舉例：

電路正常工作電流0.25A，建議選擇0.5A及以上的肖特基二極管，保證長期穩定不發燙、不降額。

像新邦微BAT54C 0.5A這款器件，就非常適合5V/12V低壓小電流系統，滿足多數消費電子、小型電源的需求，余量充足、可靠性高。

二、反向耐壓（VR）怎么選？寧高勿低

反向耐壓決定二極管會不會被反向電壓擊穿，一旦擊穿，整板直接報廢。

選型原則：

1. 實際電路電壓 ≤ 耐壓值的 50%~70%

2. 電池、電源、感性負載必須留浪涌余量

3. 低壓系統優先選 20V/30V/40V 檔位

舉例：

5V系統，建議選30V耐壓；12V系統，建議選40V耐壓，安全邊界最穩。

新邦微BAT54C采用30V耐壓，完美覆蓋5V~12V常用低壓回路，無論是防反接還是低壓整流，都能提供足夠的安全余量。

三、封裝怎么選？看空間、看功率、看工藝

封裝直接決定能不能放進PCB、好不好散熱、能不能自動化生產。

常用肖特基封裝選型參考：

1. SOT-23：超小體積，適合消費電子、TWS、充電器、小家電

2. SOD-123：薄型小體積，適合輕薄設備

3. SMB/SMC：中大電流，散熱更好，適合電源、工控

4. DO-41：直插插件，適合傳統家電、工業設備

選型建議：

? 空間極小、貼片生產 → 優先 SOT-23

? 電流不大、追求小型化 → SOT-23是行業首選

? 大電流、高發熱 → 選大封裝加強散熱

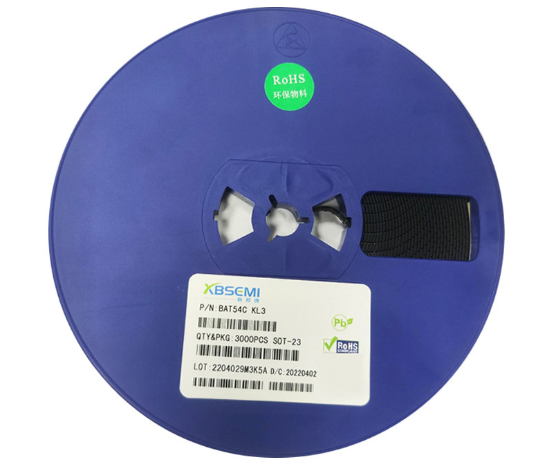

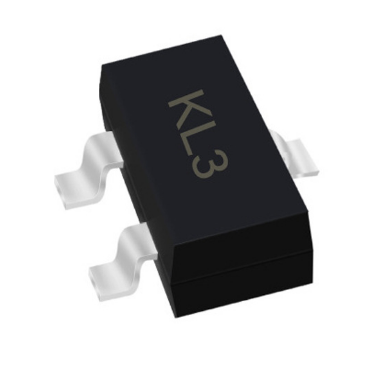

新邦微BAT54C采用標準SOT-23封裝，體積小、易貼片、不占空間，是目前小型化電路里最通用的封裝之一，適配絕大多數自動化產線。

四、除了三大參數，這2點也不能忽略

1. 正向壓降VF

壓降低 → 發熱少 → 效率高，低壓系統優先選低VF型號。

2. 工作溫度

工業、車載、戶外設備，一定要選寬溫等級，確保高溫不失效。

五、快速選型總結

? 小電流低壓系統（0.1~0.3A）→ 選 0.5A/30V/SOT-23

? 典型代表：新邦微BAT54C，性價比高、通用性強、穩定可靠

? 中功率電源 → 電流×2余量，耐壓×2余量，封裝選SMB/SMC

? 車載/工業 → 寬溫、高耐壓、大余量優先

肖特基二極管沒有最好，只有最適配電路。抓住電流留余量、電壓留安全、封裝看空間這三點，99%的場景都能一次選對、穩定運行。
