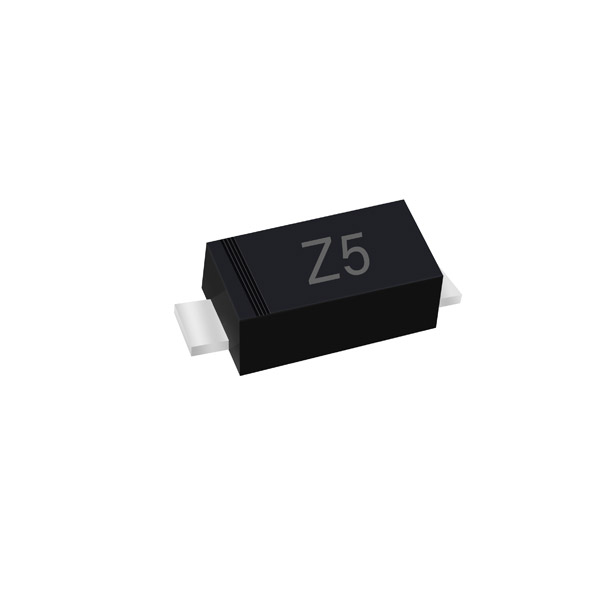

穩壓二極管也稱為齊納二極管。穩壓二極管的電流可以在很大范圍內變化，但電壓基本不變，主要通過使用pn結的反向擊穿狀態。該二極管是一種在臨界反向擊穿電壓之前具有高電阻的半導體器件。

　　在這個臨界擊穿點，反向電阻可以有效地減小到一個小值。同時，電流將在該低電阻區域中增加，并將電壓保持在恒定狀態。

　　穩壓二極管是如何工作的?

　　穩壓二極管是由半導體PN結制成的。相信大家都知道，PN結具有單一的導電性。也就是說，當正向電壓被施加到PN結時，正向電流大。隨著正向電壓的增加，正向電流迅速增加;當反向電壓施加到PN結時，反向電流非常小，并且當反向電壓在一定范圍內變化時，反向電壓幾乎不變。

　　然而，當反向電壓超過一定值(反向擊穿電壓)時，反向電流將急劇增加，并且隨著反向電流的快速增加。PN結的反向電壓幾乎沒有增加，這稱為PN結反向擊穿。穩壓二極管是利用反向擊穿的持久性制成的。當然，反向電流的增加不可能是無限的，否則PN結會迅速燒毀。

　　PN結的擊穿是由加到PN結耗盡層的高電場引起的。半導體的擊穿電場一般在200kV/cm左右。事實上，擊穿有兩種類型，即雪崩擊穿和齊納擊穿。
