場效應管（FET）作為電子電路的“核心開關”與“放大元件”，一旦故障，常導致電路癱瘓、設備損壞。從日常家電到工業電源，精準排查FET故障、掌握檢測方法是保障電路穩定的關鍵。本文將系統拆解場效應管的常見故障、檢測步驟及失效背后的電路邏輯，助力快速定位問題。

一、場效應管的三大核心故障類型

場效應管的故障多源于器件本身損壞或外部環境脅迫，主要可分為以下三類，覆蓋90%以上的應用場景：

1. 擊穿類故障（最常見，致命性損壞）

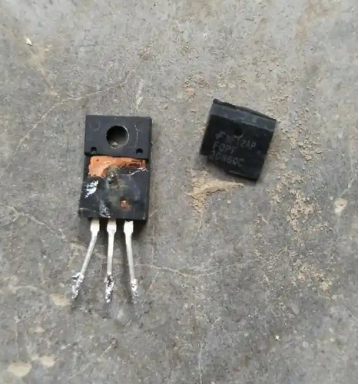

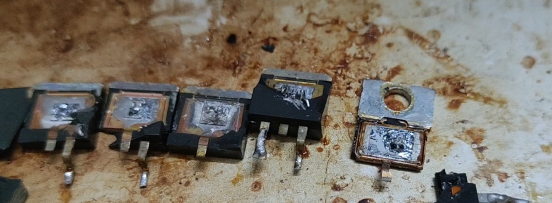

擊穿是場效應管最嚴重的故障，指內部結構因過壓、過流或靜電導致永久性導通/截止。

? 柵極擊穿：MOS管柵極絕緣層極?。▋H幾十納米），易被靜電（人體/設備靜電可達數千伏）擊穿，表現為柵極與源極/漏極短路。故障后器件失去控制能力，通電即短路或完全截止。

? 漏源擊穿：當施加在漏源兩端的電壓超過器件額定耐壓（如V_(DSS)），溝道被高壓擊穿，引發漏源極短路，伴隨電流激增，可能燒毀封裝。

? 誘因：靜電放電（ESD）、電源浪涌、選型時耐壓留量不足、電路反向電壓未防護。

2. 導通不良故障（功能性異常，易誤判）

此類故障非永久性損壞，但會導致電路性能驟降，是現場維修中最易忽略的類型。

? 導通電阻異常增大：FET長期工作在大電流場景，結溫過高導致溝道氧化層遷移，或封裝焊點老化，引發導通電阻R_(on)飆升。表現為電路發熱嚴重、輸出功率不足，嚴重時出現“虛接”。

? 夾斷電壓漂移：JFET或耗盡型MOS管的閾值電壓（V_(th)）因溫度老化、雜質遷移發生偏移，導致無法正常導通或截止，比如開關管始終處于半導通狀態，設備無法關機。

? 誘因：長期過載運行、散熱不良、焊點虛焊、器件老化。

3. 參數退化故障（慢性失效，隱蔽性強）

這類故障無明顯外觀異常，但核心參數（如跨導、輸入阻抗）大幅衰減，導致電路功能失常。

? 跨導退化：放大電路中，FET跨導（g_m）下降會導致放大倍數驟降，信號失真、微弱信號無法被放大。

? 輸入漏電：MOS管柵極漏電流增大，導致輸入信號被泄漏，電路出現“無響應”“信號卡頓”。

? 誘因：高溫工作環境、潮濕腐蝕、長期處于飽和/截止極限狀態。

二、場效應管檢測全流程（從簡到難，適配不同場景）

檢測場效應管需結合外觀排查、萬用表檢測、專業儀器測試三步，從簡單到復雜逐步驗證，避免誤判。

1. 外觀初檢（快速篩選，1分鐘出結果）

先觀察器件封裝狀態，快速排除明顯故障：

? 查看封裝是否有燒焦、發黑、鼓包、裂紋，引腳是否氧化、虛焊、脫焊；

? 大功率FET檢查散熱片與引腳是否接觸良好，導熱硅脂是否干涸、碳化；

? 排除外觀異常后，再進行電氣檢測，避免損壞完好器件。

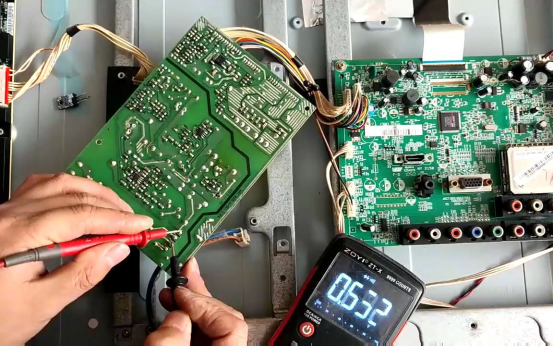

2. 萬用表快速檢測（最實用，適配現場/維修場景）

用數字萬用表的二極管檔或電阻檔，針對不同類型FET（JFET、MOS管）分步檢測，核心是判斷“是否短路/開路”。

（1）N溝道MOS管（最常用，如IRF3205）

? 柵-源/柵-漏檢測：萬用表紅筆接柵極（G），黑筆接源極（S）/漏極（D），讀數應為無窮大（絕緣層隔離，無導通）；反之紅筆接S/D，黑筆接G，仍為無窮大（柵極無漏電）。若讀數接近0或幾百歐，說明柵極擊穿。

? 漏-源檢測：紅筆接漏極（D），黑筆接源極（S），讀數為無窮大（反向無導通）；黑筆接D，紅筆接S，讀數接近0.5V~0.8V（二極管導通壓降，正常）。若正反向均為0，說明漏源擊穿；均為無窮大，說明開路。

（2）JFET檢測

? 柵-溝道檢測：柵極（G）與源極（S）/漏極（D）為PN結，紅筆接G，黑筆接S/D，讀數為0.5V~0.7V（正常）；反向接為無窮大。若正反向均導通或均截止，說明柵極損壞。

? 源-漏檢測：S與D之間無固定極性，正反向讀數均應接近無窮大（未加控制電壓時不導通），若導通則說明溝道擊穿。

3. 專業儀器精準測試（精準定位，適配研發/批量檢測）

若萬用表檢測無異常，但電路仍故障，需用晶體管特性圖示儀或LCR數字電橋測試核心參數，精準判斷退化故障：

? 測試閾值電壓（V_(th)）：MOS管增強型需確認V_(th)是否在額定范圍（如2V~4V），偏移過大則判定退化；

? 測試導通電阻（R_(on)）：對比額定值，若R_(on)增大30%以上，說明器件老化；

? 測試跨導（g_m）：放大電路中，g_m低于額定值80%，需更換器件；

? 測試漏電流（I_(DSS)）：JFET耗盡型管，漏電流若遠超額定值，說明柵極漏電。

三、典型電路失效分析（場景化案例，直擊痛點）

結合不同應用場景，拆解場效應管故障如何引發電路整體失效，附排查思路與解決方案。

1. 開關電源電路：FET擊穿導致電源炸機

? 故障現象：通電后電源模塊瞬間燒毀，保險絲熔斷，輸出端無電壓。

? 失效分析：多為漏源擊穿或柵極驅動異常。

? 原因1：輸入電壓浪涌（如市電波動）超過FET耐壓，擊穿漏源極；

? 原因2：柵極驅動電路干擾（如驅動芯片損壞、布線過長引入噪聲），導致FET誤導通，瞬間過載擊穿；

? 原因3：散熱片未安裝，結溫超過150℃，熱擊穿。

? 排查與解決：

a. 更換同型號FET，先測試輸入電壓穩定性，加裝浪涌抑制電路（如壓敏電阻）；

b. 優化柵極驅動電路，增加濾波電容（100nF）與串聯電阻（10Ω~100Ω），抑制干擾；

c. 更換大功率FET，加裝足夠面積的散熱片，涂抹優質導熱硅脂。

2. 音頻放大電路：FET參數退化導致聲音失真

? 故障現象：揚聲器出現雜音、聲音微弱，調節音量旋鈕無改善。

? 失效分析：多為跨導退化或柵極漏電。

? 原因：FET長期工作在高溫環境，溝道氧化層老化，跨導下降；或柵極受潮導致漏電，信號被泄漏。

? 排查與解決：

a. 用萬用表測試FET柵-源絕緣性，若漏電則直接更換；

b. 若參數退化，更換同型號低噪聲FET（如2SK301）；

c. 改善電路散熱，避免靠近發熱元件（如功放芯片），檢查焊點是否虛焊。

3. 電機驅動電路：FET導通不良導致電機無力

? 故障現象：電機啟動緩慢、轉速不穩，負載大時停轉，觸摸FET外殼發燙嚴重。

? 失效分析：核心是導通電阻增大。

? 原因：電機驅動中FET長期通過大電流（如啟動電流），焊點老化導致接觸電阻增大，或FET溝道熱退化，R_(on)飆升，發熱嚴重。

? 排查與解決：

a. 萬用表測試FET導通電阻，若遠超額定值，更換低內阻大功率FET（如IRF540）；

b. 加固焊點，避免虛焊；

c. 優化電機驅動電路，增加續流二極管（如1N4007），抑制反向電動勢。

四、失效預防與防護策略（從源頭降低故障風險）

場效應管的失效多可通過前期設計與使用防護避免，以下是關鍵要點：

1. 選型防護：耐壓、耐流留足余量（建議≥1.5倍額定值），根據場景選擇合適類型（如低壓選MOS管，高頻選JFET）；

2. 靜電防護：焊接時使用防靜電手環、烙鐵接地，避免人體靜電擊穿柵極；存儲運輸采用防靜電包裝；

3. 電路防護：

? 柵極串聯電阻（10Ω~1kΩ）+ 并聯電容（100pF~1nF），抑制干擾與浪涌；

? 漏源極并聯續流二極管（如TVS管），吸收反向電壓；

4. 使用防護：避免長期過載運行，保證散熱良好，定期檢查焊點與引腳狀態。

結語

場效應管的故障排查，核心是“先判類型、再選方法、最后找誘因”。從外觀初檢到專業儀器測試，從常見故障到場景化失效分析，掌握這套體系，可快速解決絕大多數FET相關問題。未來，隨著寬禁帶FET（GaN/SiC）的普及，其故障類型可能新增（如熱應力導致的封裝開裂），但“精準檢測、根源分析”的邏輯始終適用。做好防護與規范使用，才能讓場效應管穩定發揮作用，支撐電路高效運行。
